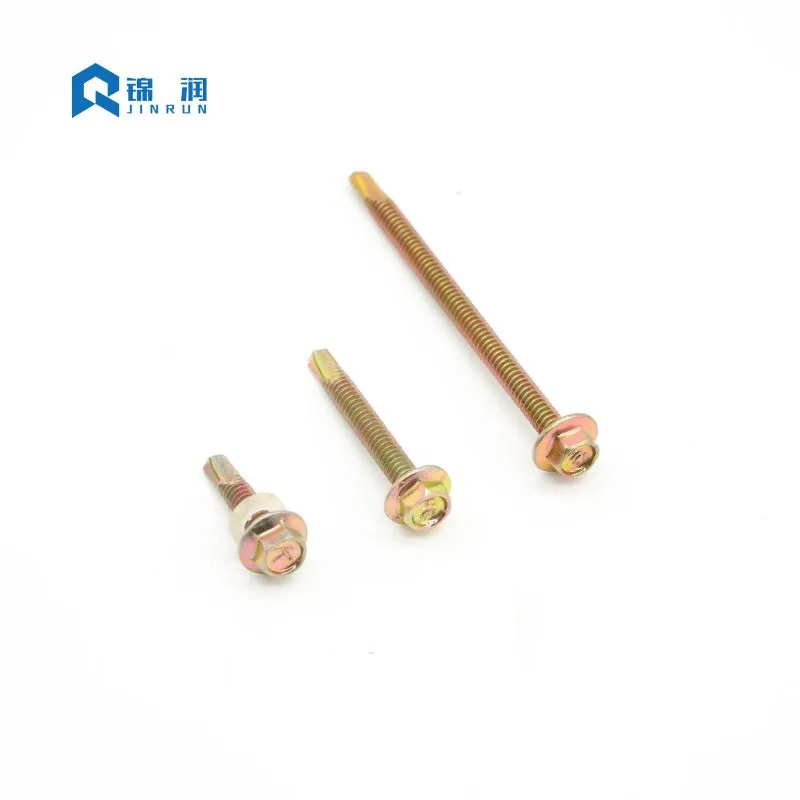

육각 플랜지 헤드 셀프 드릴링 나사를 까다로운 건설 프로젝트에 적합한 패스너로 만드는 이유는 무엇입니까?

패스너 엔지니어링 가이드

안정적인 연결과 현장 오류를 구분하는 플랜지 형상, 지점 선택, 코팅 시스템 및 설치 변수에 대한 기술적 심층 분석입니다.

1. 설계 해부: 플랜지가 하중 경로를 변경하는 이유

기존의 육각 와셔 헤드는 클램핑 압력을 분산시키기 위해 별도의 강철 지지 네오프렌 또는 EPDM 와셔를 사용합니다. 플랜지 헤드는 해당 베어링 표면을 헤드 형상에 직접 통합합니다. 그 결과는 단순한 편리함이 아닙니다. 연결을 통해 힘이 이동하는 방식이 변경됩니다.

플랜지는 헤드 아래의 베어링 영역을 늘려 얇은 게이지 강철과 사전 도장된 클래딩의 접촉 응력을 낮춥니다. 접촉 응력이 낮으면 연결이 바람에 의한 상승 또는 열 순환에 노출될 때 디싱, 코팅 파손 및 풀스루 위험이 줄어듭니다. 베어링 표면은 헤드의 일부로 가공되거나 냉간 성형되기 때문에 중앙에서 벗어나거나 설치 중에 떨어지거나 고르지 않게 압축되는 별도의 와셔가 없습니다.

육각형 드라이브도 똑같이 기능합니다. 표준 소켓 또는 너트 드라이버를 수용하고 Phillips 또는 Pozi 홈보다 훨씬 적은 캠아웃으로 토크를 전달합니다. 나사가 도리를 뚫고 드라이브 홈을 회전시키거나 헤드를 벗기지 않고 패널을 고정할 것으로 예상되는 경우 이는 중요합니다. 대용량 작업의 경우 플랜지 베어링과 육각 드라이브의 조합을 통해 단일 도구(일반적으로 클러치가 장착된 나사건)로 수천 개의 패스너를 일관된 깊이로 박을 수 있습니다.

통합 베어링 표면

얇은 강철용 패스너를 지정할 때 나사 머리 아래의 응력 분포는 중요한 엔지니어링 고려 사항입니다. 표준 평와셔는 높은 토크로 인해 구부러지거나 변형되어 조인트의 무결성을 손상시킬 수 있습니다. 통합 플랜지육각 플랜지 헤드 셀프 드릴링 나사굽힘에 저항하는 특정 두께와 직경 비율로 설계되었습니다. 이 견고한 베어링 표면은 클램프 하중이 연결된 재료 전체에 고르게 분산되도록 보장합니다. 단열 패널과 관련된 응용 분야에서 플랜지는 나사 머리가 패널의 비교적 부드러운 외부 표면을 잡아당기는 것을 방지하여 동적 풍하중에서도 비바람에 견디는 밀봉을 유지합니다.

육각 드라이브 대 십자형 홈

드라이브 유형의 선택은 설치 효율성과 조인트 신뢰성에 큰 영향을 미칩니다. Phillips 또는 Pozi와 같은 십자형 홈은 특정 토크 임계값에 도달하면 캠아웃되도록 설계되었습니다. 이는 원래 대량 생산 시 과도하게 조이는 것을 방지하기 위한 기능입니다. 그러나 셀프 드릴링 나사가 강철을 절단해야 하는 건설 분야에서는 캠아웃이 매우 바람직하지 않습니다. 육각 드라이브는 작업자가 비트가 미끄러지지 않고 구멍을 뚫고 나사산을 두드리는 데 필요한 토크를 적용할 수 있도록 안전한 6점 결합을 제공합니다. 이러한 확실한 결합은 작업자의 피로를 줄이고 비트 마모를 최소화하며 전체 토크가 절삭날로 전달되도록 보장합니다.

스레드 기하학 및 결합

셀프 드릴링 나사의 나사산 프로파일은 절단과 클램핑 모두에 최적화되어 있습니다. 스레드는 일반적으로 절단보다는 롤링 방식으로 이루어지며, 이는 강철의 입자 구조를 정렬하고 강도를 증가시킵니다. 피치와 주요 직경은 수용 재료에 충분한 인발 저항을 제공하도록 설계되었습니다. 가는 실은 일반적으로 금속 대 금속 응용 분야에 사용되며 얇은 부분에서 더 큰 유지력을 위해 인치당 더 많은 수의 실을 제공합니다. 거친 나사산은 목재-금속 또는 복합 재료에 선호되는 경우가 많으며, 재료가 쪼개지거나 부서지지 않고 재료를 대체하려면 더 큰 나사산 깊이가 필요합니다.

• 통합 베어링 표면:느슨한 와셔 없이 클램프 하중을 분산시킵니다.
• 육각 드라이브:더 높은 토크 전달 및 부하 시 비트 슬립 감소.
• 자체 드릴링 지점:강철 간 연결에서 별도의 드릴링 단계가 필요하지 않습니다.
• 정밀 스레드 롤:일관된 결합 및 풀아웃 저항을 지원합니다.

2. 표준, 크기 및 포인트 번호 시스템

전 세계 패스너 시장에서는 DIN 7504K, AS/NZS 3566 및 IFI 인치 시리즈 등가물 등 여러 명명 규칙에 따라 이 제품을 인식하지만 직경, 길이, 나사산 피치, 헤드 형상 및 드릴 포인트 용량과 같은 기본 변수는 일관되게 유지됩니다. 공급업체 카탈로그에는 수십 가지 조합이 나열되어 있지만 사양 결정은 대개 두 가지 질문, 즉 결합해야 하는 총 두께와 나사산이 맞물리기 전에 해당 두께를 드릴링할 수 있는 포인트 번호라는 두 가지 질문으로 귀결됩니다.

포인트 번호 시스템은 가장 중요한 단일 선택 변수이며 가장 자주 잘못 적용되는 시스템입니다. 포인트 #2는 경량 판금용입니다. 포인트 #3은 일반 건설의 넓은 중간 부분을 다루고 있습니다. 무거운 구조용 플레이트에는 포인트 #5가 필요합니다. 나사산이 없는 드릴 지점이 결합된 재료 스택보다 짧은 경우 팁이 바닥 레이어를 빠져나오기 전에 나사산이 물기 시작합니다. 결과는도둑질: 두 층이 강제로 분리되고, 나사 결합이 손상되고, 비틀림 과부하로 인해 나사가 부러질 수 있습니다.

DIN 및 IFI 등가물 디코딩

미터법 및 인치 계열이 공급업체 간에 항상 일대일로 매핑되는 것은 아닙니다. DIN ST4.8, ST5.5 및 ST6.3 직경은 일반적인 경량 및 중간 구조 연결에 해당합니다. IFI #10, #12 및 #14 직경은 북미 시장에 사용됩니다. 한 시리즈에서 작동하는 사양은 포인트 길이, 나사산 피치 및 헤드 베어링 직경을 함께 확인하지 않고 다른 시리즈에서 호환 가능하다고 가정할 수 없습니다. 예를 들어, DIN ST5.5 나사는 IFI #12 나사에 비해 나사산 피치가 약간 다를 수 있으며, 이는 사전 태핑된 구멍의 맞물림이나 필요한 구동 토크에 영향을 미칠 수 있습니다.

길이 선택 및 재료 스택 계산

길이 선택은 실제 규칙을 따릅니다. 즉, 나사산 부분은 결합된 재료 너머로 최소 3개의 나사산 전체를 확장해야 합니다. 이 여백은 인발 강도를 보호하고 재료 두께의 사소한 변화를 수용합니다. 스택에 단열재, 밀봉재 또는 균일하지 않은 간격이 포함되어 있는 경우 스레드 결합이 시작되기 전에 포인트는 전체 스택을 지울 수 있을 만큼 길어야 합니다. 엔지니어는 항상 전체 재료 두께(개스킷 또는 와셔 포함)를 계산하고 나사 직경의 최소 1.5배를 추가하여 필요한 최소 공칭 길이를 결정해야 합니다.

3. 코팅 선택: 노출에 맞춰 나사 맞추기

패스너의 기계적 설계에 따라 연결 가능 여부가 결정됩니다. 코팅에 따라 연결이 유지되는지 여부가 결정됩니다. 동일한 스크류 형상을 전기 도금된 아연, 용융 아연 도금, 아연-알루미늄 플레이크 코팅 또는 다층 세라믹 시스템과 함께 공급할 수 있으며 염수 분무 성능의 차이는 점진적이지 않고 범주형입니다.

표준 전기도금 아연은 실내 및 약간 보호된 실외 조건에 대한 기본적인 보호 기능을 제공합니다. 해안 공기 또는 산업 환경에서 해당 코팅은 몇 달 내에 붉은 녹을 나타낼 수 있습니다. 용융 아연 도금은 혹독한 실외 및 해양 환경에 대해 더 두꺼운 희생 아연 층을 제공하지만 코팅 두께는 나사산 맞춤에 영향을 줄 수 있으며 설치 시 주의 깊은 취급이 필요합니다.

전기도금된 아연과 그 한계

전기 도금된 아연은 셀프 드릴링 나사의 가장 일반적이고 경제적인 마감재입니다. 나사산 치수를 크게 변경하지 않는 균일하고 얇은 코팅을 제공하여 원활한 설치를 보장합니다. 그러나 표준 아연 도금은 상대적으로 얇으며 종종 5~15 마이크론 범위입니다. 습도가 높거나 염수 분무 또는 산업 오염 물질이 있는 환경에서는 아연 층이 빠르게 소모됩니다. 아연이 고갈되면 밑에 있는 탄소강이 부식되기 시작하여 구조가 약화되고 건물 외관에 보기 흉한 녹 줄무늬가 생깁니다.

가혹한 환경을 위한 용융 아연도금

장기적인 내구성이 요구되는 응용 분야의 경우 용융 아연 도금(HDG)이 선호되는 선택입니다. HDG 공정에는 나사를 용융 아연에 담그고 금속 결합을 생성하여 두껍고 내마모성 코팅을 만드는 과정이 포함됩니다. 아연-철 합금층은 우수한 희생 보호 기능을 제공합니다. 그러나 두꺼운 코팅으로 인해 나사산이 약간 더 무거워질 수 있으므로 탭을 많이 사용한 너트를 사용하거나 특정 구동 기술이 필요합니다. HDG는 무거운 구조용 강철 연결부, 실외 울타리 및 해양 환경에 이상적입니다.

고급 Zn-Al-세라믹 시스템

Ruspert 유형 아연-알루미늄-세라믹 시스템은 다른 접근 방식을 나타냅니다. 코팅은 아연 희생층, 알루미늄 장벽층, 미세 기공을 밀봉하는 무기 세라믹 탑코트 등 복합재입니다. 이러한 시스템의 중성 염수 분무 데이터는 일반적으로 기존 아연 도금의 경우 약 72~120시간에 비해 적청 저항성이 1,000시간 이상이라고 언급합니다. 쉽게 유지 관리할 수 없는 지붕, 정면 및 태양 전지판의 경우 성능 격차는 서비스 가능한 조립품과 조기 교체 간의 차이입니다.

그만큼육각 플랜지 헤드 셀프 드릴링 나사는 코팅 성능만으로 평가하는 경우가 많지만 사양에서는 코팅, 기판 및 환경을 단일 시스템으로 처리해야 합니다.

갈바니 부식 및 이종 금속

코팅 선택은 재료 호환성 결정이기도 합니다. 알루미늄 패널과 접촉하는 아연 도금 탄소강 나사는 습기가 있을 때 갈바닉 커플을 생성할 수 있습니다. 귀금속이 덜한 금속이 우선적으로 부식되고, 결과적으로 붉은 녹 줄무늬가 발생하여 내구성과 미적 결함이 모두 발생합니다. 해안 지역과 알루미늄 조립품에서는 스테인리스강 본체, 바이메탈 구조 또는 차단 코팅이 적절한 사양이며 동일한 탄소강 기판에 더 무거운 아연 층을 두는 것이 아닙니다.

4. 설치 과학: 속도, 압력 및 씰 압축

셀프 드릴링 나사는 나무 나사가 아닌 금속 절단 도구입니다. 정의된 속도 및 피드 창 내에서 작동합니다. 그 창 밖에서는 포인트가 과열되거나 강철이 단단해지거나 물리지 않습니다. 깨끗한 구멍과 탄 팁의 차이는 일반적으로 패스너 품질이 아니라 RPM과 하향 압력의 문제입니다.

표준 탄소강 나사의 경우 생산 범위는 일반적으로 1,500~2,500RPM 사이입니다. 스테인레스 스틸 자체 드릴링 나사는 재료가 경화되고 열을 유지하기 때문에 더 낮은 속도(보통 1,000~1,500RPM)가 필요합니다. 충분한 공급 압력 없이 포인트가 너무 빠르게 회전하면 마찰로 인해 팁 온도가 템퍼링 범위 이상으로 상승합니다. 점이 파란색으로 변하고 경도가 낮아지며 절단이 중단됩니다. 그런 다음 나사는 관통하지 않고 회전하며 설치자는 종종 속도를 더욱 높여 고장을 가속화합니다.

일관된 결과를 위한 툴링 선택

도구는 속도만큼 중요합니다. 깊이 감지 노즈피스가 있는 클러치 장착 스크류건은 일관된 장착을 제공합니다. 이와 대조적으로 토크가 높은 임팩트 드라이버는 제어되지 않은 해머링과 토크를 적용합니다. 플랜지 시트처럼 헤드가 부러질 수도 있고, 작업자가 반응하기 전에 EPDM 와셔가 부서질 수도 있습니다. 씰링 와셔와 관련된 응용 분야의 경우 토크 제어는 선택 사항이 아닙니다. 깊이 감지 노즈피스를 사용하면 모든 나사가 정확히 동일한 깊이로 구동되어 작업자의 피로에 관계없이 와셔를 완벽하게 압축합니다.

EPDM 와셔 압축 창

지붕과 클래딩에서는 접착된 EPDM 와셔가 주요 방수 역할을 합니다. 정확한 압축 범위가 좁습니다. 과도한 압축으로 인해 고무가 금속 지지대 너머로 튀어나와 UV 분해에 노출되고 고무와 금속 결합이 찢어집니다. 압축이 부족하면 와셔가 느슨해져서 모세관 현상이 헤드 아래로 수분을 끌어당길 수 있습니다. 올바르게 설치하면 EPDM이 금속 와셔 가장자리에 약간 보이고 금속 뒷면이 편평하거나 완만하게 오목하며 위쪽으로 구부러지지 않은 상태로 표시됩니다.

하향 압력은 공급 속도 방정식의 나머지 절반입니다. 높은 RPM에서 가벼운 "페더링" 압력을 가하면 포인트가 절단되기보다는 문지르고 스케이트를 타게 됩니다. 꾸준한 선형 힘(많은 필드 가이드에서 약 25~35lb)이 절삭날의 맞물림을 유지하고 구부러진 금속 칩을 생성합니다. 미세한 금속 먼지와 파란색 팁은 절단이 아닌 마찰의 흔적입니다. 말려진 칩은 열이 나사에 축적되지 않고 칩과 함께 빠져나가고 있음을 나타냅니다.

5. 선택과 기술로 거슬러 올라가는 실패 모드

"나사 불량"으로 인한 대부분의 현장 오류는 실제로 사양 또는 설치 오류입니다. 각 오류의 메커니즘을 이해하면 진단 프로세스가 단축되고 반복되는 사고를 방지할 수 있습니다.

재킹 및 실 스트리핑

포인트 번호 섹션에 설명된 대로 잭킹은 드릴 포인트가 바닥 재료에서 빠져나오기 전에 나사산 맞물림이 시작될 때 발생합니다. 층이 분리되고 상단 시트의 나사산이 벗겨지며 나사가 머리에 걸릴 수 있습니다. 수정은 더 큰 직경이나 더 높은 토크 설정이 아닌 더 긴 지점입니다. 제거 후 구멍을 검사하면 나사산이 조기에 맞물렸는지 여부를 확인할 수 있습니다.

보행 및 표면 손상

물기 전에 패널을 가로질러 스케이트를 타는 나사는 아연 또는 페인트 코팅을 긁고 부식 시작 지점을 만듭니다. 얇은 시트에 포인트가 너무 크거나 초기 압력이 너무 가벼울 때 또는 비트가 마모되었을 때 걷는 것이 일반적입니다. 얇은 게이지와 견고한 시작 압력을 위한 더 날카로운 지점이 대부분의 경우를 해결합니다. 어떤 상황에서는 얇은 금속에 파일럿 펀치나 특수 드릴 포인트를 사용하면 걷는 것을 완전히 없앨 수 있습니다.

헤드 스냅 및 토크 과부하

헤드 전단은 토크 제한 실패입니다. 임팩트 드라이버와 마모된 클러치가 자주 발생합니다. 나사가 안착 표면에 도달한 후 머리에서 생크까지의 전이 강도를 초과하는 토크 스파이크를 받을 수 있습니다. 깊이에 민감한 노즈피스나 토크가 제한된 스크류건은 스파이크를 방지합니다. 비트가 헐거워지면 육각 드라이브의 모서리가 둥글게 되어 제거하는 데 과도한 힘이 필요할 수 있으므로 올바른 드라이브 비트 크기를 확인하는 것도 중요합니다.

코팅 열화 및 인터페이스 부식

습한 환경에서 서로 다른 금속이 접촉하면 갈바니 전지가 생성됩니다. 손상은 녹 얼룩, 코팅 기포 또는 인터페이스 부분의 손실로 나타납니다. 해결책은 스테인리스 스틸, 바이메탈 구조 또는 패널 재료 및 노출 범주에 맞는 적절한 차단 코팅 등 재료를 선택하는 것입니다. 건설 중 정기적인 육안 검사를 통해 설치 중 코팅이 손상된 영역을 식별할 수 있으므로 구조물을 시운전하기 전에 손질이 가능합니다.

이러한 각 실패 모드는 동일한 원칙을 강화합니다.육각 플랜지 헤드 셀프 드릴링 나사시스템 구성 요소입니다. 포인트 번호, 코팅, 기판, 도구 및 기술을 함께 선택해야 합니다. 고성능 코팅은 작은 지점을 보완할 수 없으며, 프리미엄 나사는 깊이 제어가 없는 임팩트 드라이버에서 살아남을 수 없습니다.

6. 품질 보증 및 검사 프로토콜

까다로운 건설 프로젝트에서 연결의 신뢰성을 보장하려면 강력한 품질 보증 프로세스가 필요합니다. 지정자와 계약자는 들어오는 패스너와 완성된 설치를 모두 포괄하는 검사 프로토콜을 구현해야 합니다.

치수 검증

헤드 직경, 플랜지 두께, 메이저 및 마이너 스레드 직경, 포인트 길이 등 중요한 치수를 확인하기 위해 들어오는 패스너를 샘플링해야 합니다. 이러한 치수의 변화는 나사의 효과적으로 드릴링하고 안전하게 고정하는 능력에 영향을 미칠 수 있습니다. 예를 들어, 크기가 작은 플랜지는 적절한 베어링 영역을 제공하지 않아 패널 변형이 ​​발생할 수 있습니다. 지정된 지점 길이보다 짧으면 두꺼운 재료 더미에서 잭킹이 발생할 수 있습니다.

코팅 두께 테스트

부식성 환경의 프로젝트에서는 코팅 두께를 확인하는 것이 필수적입니다. 자기 유도 게이지는 아연 또는 아연 합금 코팅의 두께를 비파괴적으로 측정하는 데 사용할 수 있습니다. 또는 희생 쿠폰의 실험실 테스트를 통해 염수 분무 성능과 코팅 접착력을 확인할 수 있습니다. 코팅이 사양을 충족하는지 확인하는 것이 예상 서비스 수명을 보장하는 유일한 방법입니다.

기계적 성질 검증

비틀림 강도, 경도 등 나사의 기계적 특성은 셀프 드릴링 작업에 매우 중요합니다. 비틀림 강도 테스트는 헤드가 절단되거나 자루가 비틀어지기 전에 나사가 견딜 수 있는 최대 토크를 결정합니다. 경도 테스트를 통해 드릴 포인트가 무뎌짐 없이 대상 강철을 관통할 수 있을 정도로 적절하게 경화되었으며 코어는 취성 파손에 저항할 만큼 충분히 견고하게 유지되었는지 확인합니다. 공급자는 다음과 같습니다진런일반적으로 배치 테스트를 기반으로 이러한 속성에 대한 인증을 제공합니다.

7. 자주 묻는 질문

문서화된 치수 및 코팅 옵션이 필요한 구매자와 지정자를 위해 엔지니어링 팀은 자세한 사양과 테스트 보고서를 제공할 수 있습니다. 중요한 단계는 첫 번째 연결이 실패한 후가 아니라 주문이 이루어지기 전에 재료 스택, 노출 범주 및 툴링을 정의하는 것입니다.

플랜지 헤드, 포인트 번호 및 코팅은 독립적인 기능이 아닙니다. 이는 단일 사양 결정입니다. 적용 분야에 맞게 조정되면 육각 플랜지 헤드 자체 드릴링 나사는 한 번의 작업으로 드릴링 속도, 클램핑 안정성 및 내식성 등 까다로운 건설 조립을 함께 유지하는 조합을 제공합니다.
